螺旋咬口式鋼板庫

施工時,由開卷機將加工資料開卷并送人成型機,成型機上將加工資料初步加工成型,同時把資料彎成筒倉直徑所需求的弧度,彎折機再對材料彎折、咬口、扎制在一起如圖所示,形成一條一寬的螺旋咬口。因倉體在卷制過程中外壁制成一條五倍于材料厚度的咬口螺旋凸條,大大增強了倉體的抗載能力和整體的強度與剛度。如上所述,卷邊倉是利用專用設備進行彎曲、成型、咬口、彎折而制成,所以密封性能好,可滿足糧食殺蟲、熏蒸或貯存液體原料的特殊要求。

原料的接收與清理是螺旋咬口式鋼板庫的使用過程中的一個重要環節。筒倉的原料接收能力一般為工廠生產能力的3-5倍,小廠取大值,大廠取小值。原料的接收與清理罕見有以下三種型式。接收與清理設備布置在主車間原料的接收與清理設備如提升機、初清篩、磁選器等可布置在主車間內部,這樣可省去鋼板倉工作塔,節約工程投資,減少占地面積,功能也較齊全,實現進料提升機一機多用的功能。

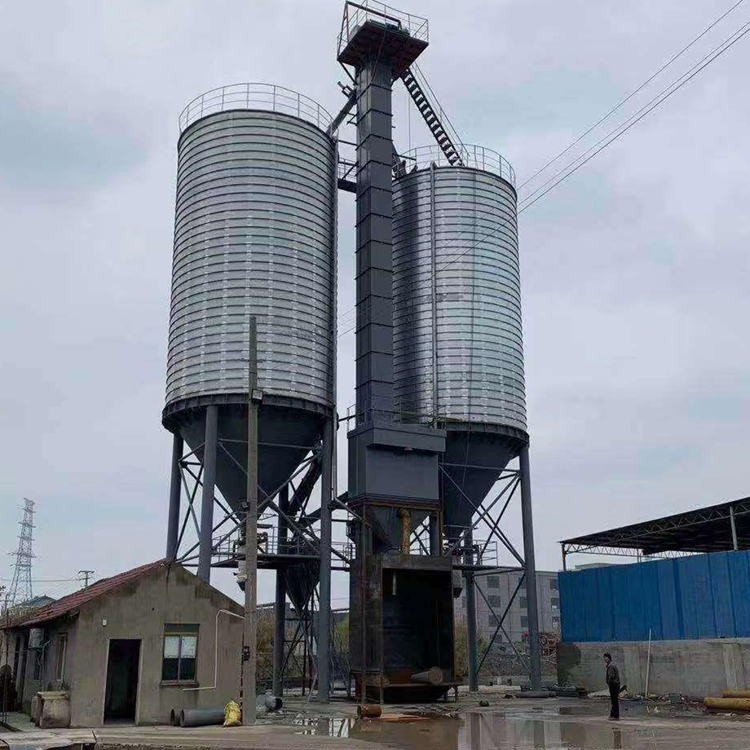

缺乏的該種形式進料口粉塵較多,須采用嚴密的除塵系統。接收與清理設在筒倉一側提升、清理、除塵等設備設置在工作塔內或安裝在門架上,原料由下料坑喂人,經提升機提升到一定高度后卸人初清篩,初清后的物料進人磁選器,隨后由第二臺提升機提升到倉頂,通過溜管物料進入倉頂刮板輸送機或直接進倉。根據需要,有時可將倉頂刮板輸送機直接延伸到主車間,實現主車間上部進料,這一形式結構緊湊,省材料,整體造價低。

接收與清理設置在筒倉中央該形式筒倉一般采用對稱排列,提升機井架固定,經過提升后的物料通過倉頂溜管進人筒倉。這種形式省去了倉頂輸送設備和上通廊,從而節省了建造費用,縮短了建造工期。對于貯存時間要求較長的大型糧庫,則應根據物料的流向、場地情況、工藝要求等合理地配置投料口、工作塔、烘干塔及鋼板倉的位置。國華鋼板倉介紹了這幾種常見的進料形式,實際中可將各種形式相互組合,相互滲透,根據實際情況合理搭配,靈活選用。
